NF-OPEN SYSTEM INTERCONNECTION (OSI) MODEL
Open System Interconnection (OSI) Model
A.Pengertian OSI
Menurut Meilina Eka Ayuningtyas. 2023. OSI Layer adalah suatu konsep yang memungkinkan pertukaran informasi antara berbagai jenis sistem komunikasi komputer. Singkatan “OSI” sendiri merupakan kependekan dari “Open Systems Interconnection”. Setiap lapisan dalam model OSI memiliki fungsi yang berbeda-beda namun saling terkait untuk menyediakan kerangka kerja yang terstruktur bagi komunikasi data dalam jaringan komputer.
Menurut Aorinka Anendya. 2023. Lapisan OSI atau OSI Layer adalah sebuah konsep yang menentukan standar komunikasi dalam suatu jaringan komputer. OSI Layer membuat perangkat, misalnya komputer, dapat berkomunikasi satu sama lain sesuai protokol. Dengan OSI Layer, pengguna bisa dengan mudah mengirimkan pesan dari perangkat satu ke perangkat lainnya, misalnya mengirimkan sebuah email.
dari beberapa pendapat tersebut dapat disimpulkan OSI Layer (Open Systems Interconnection Layer) adalah suatu model konsep yang menentukan standar komunikasi dan memungkinkan pertukaran informasi antara berbagai jenis sistem komunikasi komputer.

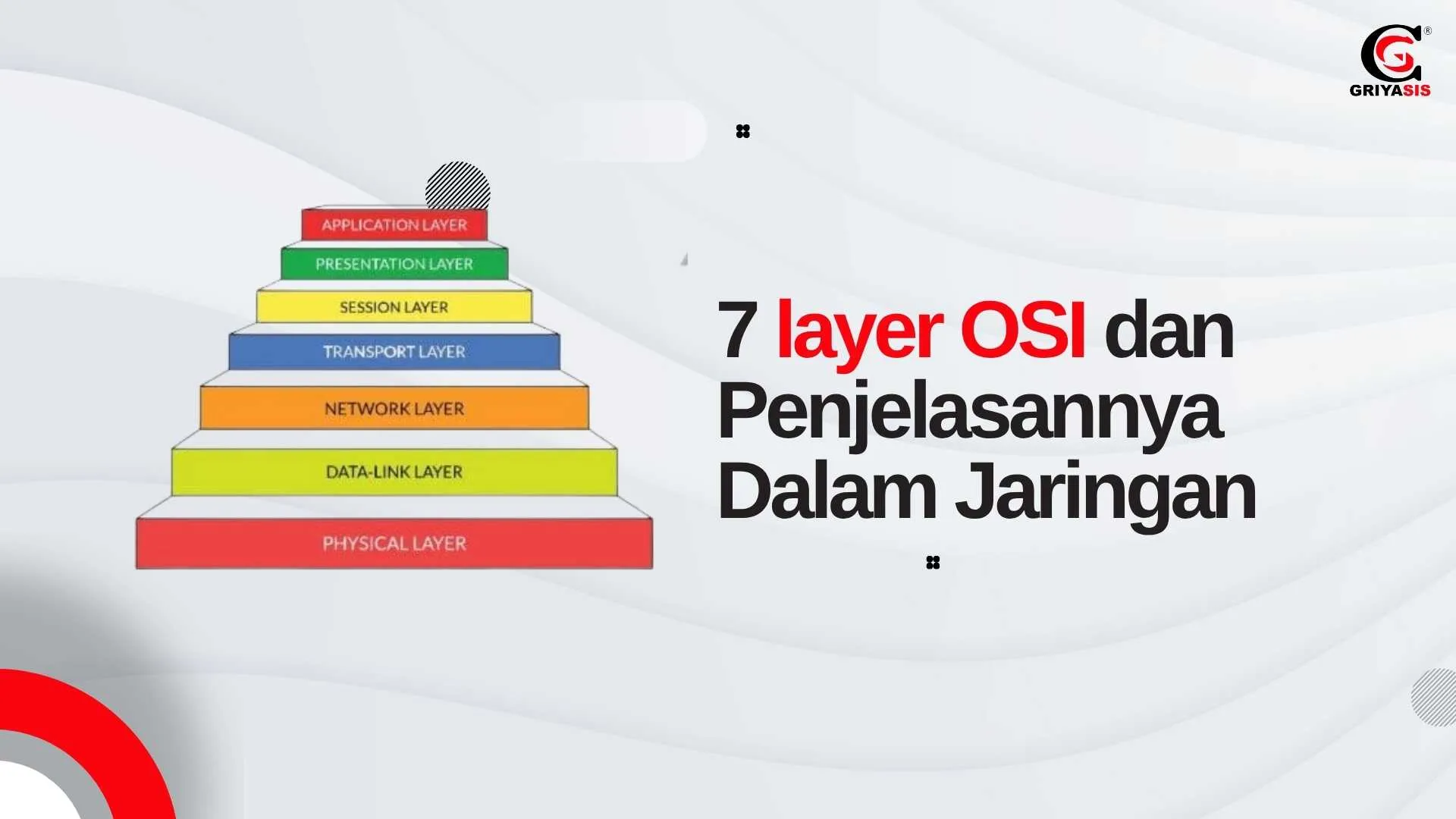

B. 7 Lapisan OSI Layer
1.Application Layer (Lapisan ke-7)
Menurut Aorinka Anendya. 2023. Pada layer paling atas terdapat application layer, di lapisan ini terjadinya interaksi pengguna dengan aplikasi yang menggunakan fungsionalitas jaringan. Beberapa contoh protokol yang ada di layer ini seperti HTTP, SMTP, dan protokol lain.
Menurut Meilinaeka. 2023. Untuk bagian lapisan terakhir adalah application layers, yaitu lapisan yang menjadi pusat interaksi antara pengguna dengan aplikasi yang bekerja dengan fungsi sebuah jaringan. Fungsi lainnya adalah melakukan konfigurasi mengenai cara aplikasi bekerja menggunakan sumber daya jaringan.
dari beberapa pendapat tersebut dapat disimpulkan Application Layer (Lapisan ke-7) dalam model OSI adalah lapisan yang menjadi pusat interaksi antara pengguna dengan aplikasi yang menggunakan fungsionalitas jaringan. Di lapisan ini, pengguna berinteraksi dengan berbagai aplikasi yang memanfaatkan jaringan untuk komunikasi dan pertukaran data. Beberapa contoh protokol yang beroperasi di lapisan ini adalah HTTP, SMTP, FTP, dan lain-lain.
2.Presentation Layer(Lapisan ke-6)
Menurut Meilina Eka Ayuningtyas. 2023. Layer presentation bertanggung jawab mempersiapkan data agar digunakan program tertentu. layer ini sebagai penerjemah bahasa komunikasi antara dua perangkat.
Menurut Elga Aris Prastyo. 2023. Presentation layer merupakan lapisan yang terdapat dalam model OSI layer dan berada pada lapisan kedua ketika sebuah data atau informasi akan dikirim. Lapisan ini juga berada pada lapisan keenam ketika sebuah data akan diterima oleh user. Presentation layer merupakan lapisan dimana data mulai disajikan dalam bentuk tertentu, misalnya dalam format JPEG untuk gambar, DOC dan sebagainya.
dari beberapa pendapat tersebut dapat disimpulkan Presentation Layer (Lapisan ke-6) dalam model OSI adalah lapisan yang bertanggung jawab untuk mempersiapkan dan menyajikan data dalam format yang dapat dimengerti oleh aplikasi atau perangkat yang berbeda. Lapisan ini bertindak sebagai penerjemah antara format data yang berbeda dan memastikan bahwa data dapat digunakan oleh program tertentu.
3.Session Layer (Lapisan ke-5)
Menurut Aorinka Anendya. 2023. Lapisan ini membuka-tutup saluran komunikasi antar perangkat yang disebut sessions. Lapisan ini juga bertanggung jawab untuk membuka session dan memastikannya tetap terbuka ketika data sedang dikirim. Selanjutnya apabila komunikasi sudah berakhir, session layer-lah yang akan menutup sessions lagi. Tak hanya itu, lapisan ini juga mengatur checkpoint selama proses transfer. Apabila session terganggu, perangkat dapat melanjutkan transfer data dari checkpoint terakhir.
Menurut Meilina Eka Ayuningtyas. 2023. Masih ada lapisan session layer, dimana lapisan ini berfungsi secara singkat memisahkan data dalam berbagai aplikasi. Sedangkan, tugas selanjutnya sebagai lapisan kelima adalah mendefinisikan sebuah koneksi untuk dapat dibuat, dikelola dan juga dikembangkan.
dari beberapa pendapat tersebut dapat disimpulkan Session Layer (Lapisan ke-5) dalam model OSI adalah lapisan yang bertanggung jawab untuk mengendalikan dialog atau sesi komunikasi antara dua perangkat dalam jaringan. Lapisan ini membuka, mengelola, dan menutup sesi komunikasi serta menyediakan kontrol untuk dialog, seperti menetapkan checkpoint dan recovery.
4.Transport Layer (Lapisan ke-4)
Menurut Meilinaeka. 2023. Transport layer memiliki tugas memecah data menjadi beberapa paket data, dimana paket tersebut diberi nomor urut. Transport layer pun bisa menyediakan transfer yang transparan dan juga reliable. Bahkan, juga tersedia multiplexing, kendali aliran dan juga pemeriksaan error diikuti cara perbaikannya.
Menurut Aorinka Anendya. 2023. Transport layer berperan sebagai penanggung jawab kiriman pesan antara dua perangkat, mengambil data dari lapisan sebelumnya dan meneruskannya ke lapisan berikutnya, sekaligus memastikan bahwa data tersampaikan dengan baik.
dari beberapa pendapat tersebut dapat disimpulkan Transport Layer (Lapisan ke-4) dalam model OSI adalah lapisan yang bertanggung jawab untuk memastikan pengiriman data yang andal dan transparan antara dua perangkat dalam jaringan. Lapisan ini memecah data menjadi paket-paket, memberi nomor urut pada paket, menyediakan multiplexing, kendali aliran, pemeriksaan error, dan mekanisme perbaikan error.
5.Network Layer (Lapisan ke-3)
Menurut Meilina Eka Ayuningtyas. 2023. Sedangkan jaringan network bertugas memberi jalur sebagai fasilitas dalam proses pertukaran informasi dari dua jaringan berbeda. Anda tidak memerlukan network layer jika berada pada jalur yang sama. Layer ini akan mencari perangkat sumber dengan membagi dalam paket-paket kecil. Setelah sampai pada perangkat penerima, maka akan disusun kembali.
Menurut Aorinka Anendya. 2023. Lapisan network bertugas untuk mendefinisikan IP address sehingga setiap komputer dapat saling terkoneksi dalam sebuah jaringan. Kemudian fungsi berikutnya adalah membagi data menjadi beberapa paket lalu mengembalikannya setelah data berhasil diterima.
dari beberapa pendapat tersebut dapat disimpulkan Network Layer (Lapisan ke-3) dalam model OSI adalah lapisan yang bertanggung jawab untuk menentukan jalur dan pengalamatan data agar dapat terkirim dari sumber ke tujuan melalui jaringan. Lapisan ini juga bertugas untuk membagi data menjadi paket-paket kecil dan menyusunnya kembali setelah diterima oleh perangkat tujuan.
6.Data Link Layer(Lapisan ke-2)
Menurut Meilinaeka. 2023. Data Link Layer merupakan nama lain dari OSI Layer 2. Data Link Layer adalah lapisan OSI Layer yang bertanggung jawab mengelola akses ke media fisik dan mengatur pengiriman data dalam antara node jaringan yang berdekatan dalam jaringan area luas (WAN) atau antar node pada segmen jaringan area lokal (LAN) yang sama. Proses tersebut mencakup MAC (Media Access Control) dan LLC (Logical Link Control). Selain itu mengarah pada protokol seperti Ethernet dan Wi-Fi.
Menurut Aorinka Anendya. 2023. Menurut Elga Aris Prastyo. 2023. Data Link layer ini bertugas membuat dan mengakhiri sebuah koneksi antara dua node atau jaringan yang terhubung secara fisik. Data link layer ini juga memecah data dari network layer menjadi bagian-bagian kecil yang disebut frame, lalu mengirimkannya ke tujuan, hampir sama seperti network layer. Intinya, lapisan ini juga mengontrol aliran data dan memeriksa kesalahan yang terjadi.
dari beberapa pendapat tersebut dapat disimpulkan Data Link Layer (Lapisan ke-2) dalam model OSI adalah lapisan yang bertanggung jawab mengelola akses ke media fisik dan mengatur pengiriman data antar node yang berdekatan dalam jaringan. Lapisan ini menangani kontrol akses media, mengendalikan aliran data, mendeteksi dan memperbaiki kesalahan, serta mengemas data menjadi frame untuk transmisi.
7.Physical Layer(Lapisan ke-1)
Menurut Webdev. 2020. Layer pertama adalah physical layer. Sesuai dengan namanya, physical layer berarti merupakan lapisan yang berhubungan dengan fisik. Layer physical ini berhubungan erat dengan fungsi persinyalan, dan merupakan layer yang paling dekat dengan hardware alias perangkat keras jaringan secara fisik.
Menurut Meilina Eka Ayuningtyas. 2023. Lapisan paling dasar yaitu Physical Layer yang bertanggung jawab mentransmisikan data dalam bentuk bit stream. Bit stream sebagai data digital yang bentuknya tak kasat mata.
dari beberapa pendapat tersebut dapat disimpulkan Physical Layer (Lapisan ke-1) dalam model OSI adalah lapisan yang berhubungan langsung dengan media fisik dan perangkat keras jaringan. Lapisan ini bertanggung jawab untuk mentransmisikan data dalam bentuk bit stream melalui berbagai jenis media transmisi seperti kabel, fiber optic, atau sinyal nirkabel.
C.Protokol Pada OSI Layer
1.Application Layer
Menurut Iswara Suwan D. 2017. Protocol yang ada pada layer Application adalah HTTP, FTP, SMTP, POP, DNS, Telnet
Menurut Meilina Eka Ayuningtyas. 2023. Contoh Protokol : NNTP, H7, Modbus, SIP, SSI, DHCP, FTP, Gopher, HTTP, NFS, NTP. RTP, SMPP, SMTP, Telnet
dari beberapa pendapat tersebut dapat disimpulkan protokol yang Berada diApplication Layer adalah HHTP,FTP,SMTP,POP,DNS,Telnet,NNTP,H7,Modbus,SIP,SSI,DHCP,Gopher,NFS. RTP,SMPP
2.Presentation Layer
Menurut Iswara Suwan D. 2017. Protocol yang berada dalam level ini adalah perangkat lunak director (redictor Software). Seperti layanan worksatation (dalam Windows NT) dan juga Network Shell ( semacam Virtual Network Computing) (VNC) atau Remote Dekstop Protocol (RDP).
Menurut Meilina Eka Ayuningtyas. 2023. Contoh Protokol : TDI, ASCII, EBCDIC, MIDI, MPEG, ASCII7
dari beberapa pendapat tersebut dapat disimpulkan protokol yang Berada diPresentation Layer adalah layanan worksatation (dalam Windows NT) dan juga Network Shell ( semacam Virtual Network Computing) (VNC) atau Remote Dekstop Protocol (RDP). TDI, ASCII,EBCDIC, MIDI, MPEG, ASCII7
3.Session Layer
Menurut Iswara Suwan D. 2017. Protocol dilayer adalah NFS (Network File System), RPC (Remote Procedure Call), ASP (Appletalk Session Protocol)
Menurut Kurnia Alif Adicahya. 2022. Beberapa protokol umum yang bekerja pada session layer adalah: DNS, LDAP, NetBIOS.
dari beberapa pendapat tersebut dapat disimpulkan protokol yang Berada diSession Layer adalah DNS, LDAP, NetBIOS. NFS (Network File System), RPC (Remote Procedure Call), ASP (Appletalk Session Protocol)
4.Transport Layer
Menurut Iswara Suwan D. 2017. Protocol yang ada pada layer Transport adalah Connection Oriented (TCP), Connectionless (UDP)
Menurut Meilina Eka Ayuningtyas. 2023. Contoh Protokol : TCP, SPX, UDP, SCTP, IPX
dari beberapa pendapat tersebut dapat disimpulkan protokol yang Berada diTransport Layer adalah TCP, UDP, SCTP, IPX, SPX
5.Network Layer
Menurut Iswara Suwan D. 2017. Protocol yang di gunakan pada network layer ini yaitu : Routing.
Menurut Kurnia Alif Adicahya. 2022. Beberapa protokol umum yang bekerja pada lapisan Jaringan adalah: IP, DHCP, ICMP, IGRP, EIGRP, RIP, RIP2, MARS.
dari beberapa pendapat tersebut dapat disimpulkan protokol yang Berada diNetwork Layer adalah Routing, IP, DHCP, ICMP, IGRP, EIGRP, RIP, RIP2, MARS
6.Data Link Layer
Menurut Iswara Suwan D. 2017. Protocol yang ada pada DataLink layer ini adalah LLC dan MAC.
Menurut Kurnia Alif Adicahya. 2022. Beberapa protokol umum yang bekerja pada lapisan Datalink adalah: ARP, RARP, DCAP.
dari beberapa pendapat tersebut dapat disimpulkan protokol yang Berada diData Link Layer adalah LLC, MAC, ARP, RARP, DCAP
7.Physical Layer
Menurut Iswara Suwan D. 2017. Protocol pada layer physic adalah Organizations: IEE, TIA/ETA, ANSI, etc.Cable (ie. RJ45)
Menurut Meilina Eka Ayuningtyas. 2023. Contoh Protokol : RS.232, V.35, V.34, L430, L.431, T1, E1, 10BASE-T, 100BASE-TX, POTS, SONET, DSL, 802.11a/b/g/n PHY, Hub, Repeater, Fibre, Optics
dari beberapa pendapat tersebut dapat disimpulkan protokol yang Berada diPhysical Layer adalah IEE, TIA/ETA, ANSI, etc.cable (ie. RJ45) RS.232, V.35, V34, L431, T1, E1, 10BASE-T, 100BASE-TX, POTS, SONET, DSL, 802.11a/b/g/n PHY,HUB Repeater, fiber, Optics.
D.Perangkat Pada OSI Layer
1.application Layer
Menurut Iswara Suwan D. 2017. Contoh perangkat pada layer ini : Hosts, PC, Servers, Mobile Phones
Menurut Salman Shahid. 2022. Application layer: Gateways,Firewalls, all end devices like PC’s, Phones, Servers..
2.Presentation Layer
Menurut Salman Shahid. 2022. Presentation layer : Gateways, Firewalls, PC’s.
Menurut VinithaSree Bollu. 2019. Presentation layer : Gateways, Firewalls, PC’s.
3.Session Layer
Menurut VinithaSree Bollu. 2019. Session layer: Gateways, Firewalls, PC’s.
Menurut Salman Shahid. 2022. Session layer: Gateways, Firewalls, PC’s.
4.Transport Layer
Menurut VinithaSree Bollu. 2019. Transport layer: Gateways, Firewalls.
Menurut Salman Shahid. 2022. Transport layer: Gateways, Firewalls.
5.Network Layer
Menurut Iswara Suwan D. 2017. Contoh Perangkat Network layer : Router
Menurut Salman Shahid. 2022. Network layer: Routers, Brouters, 3-layer switches.
6.Data Link Layer
Menurut Iswara Suwan D. 2017. Contoh perangkatnya adalah Bridges, Switches, NIC (Layers 1 & 2)
Menurut Salman Shahid. 2022. Data-link layer: Bridges, Modems, Network cards, 2-layer switches.
7.Physical Layer
Menurut Iswara Suwan D. 2017. Contoh perangkatnya yaitu Hubs, NIC (Layers 1 & 2), Media: Coax, Fiber, Twisted Pair, Wireless
Menurut Salman Shahid. 2022. Physical layer or below : Hubs, Repeaters, Cables, Fibers, Wireless.
E.Pemanfaatan Model OSI Untuk teknisi Jaringan Komputer
Menurut Unknown. 2019. manfaat 7 OSI Layer :
Upper Layer
Berkaitan dengan user interface, data formatting, dan communication sessions
1. Application
Network process to application
Menyediakan service access terhadap jaringan melalui app interface.
2. Presentation
Data representation & encryption
Berkaitan dengan translasi informasi menjadi beberapa format data.
3. Session
Interhost communication
Untuk mengatur suatu sesi komunikasi yang meliputi kapan memulai, menjaga serta mengakhiri suatu komunikasi.
Lower Layer
Berkaitan dengan bagaimana data mengalir
4. Transport
End to End connections and reliability
Menyediakan end to end communication protocol
5. Network
Path determination & logical addressingMenentukan rute yang akan dilalui oleh data, dengan menyediakan logical addressing
6. Data link
Physical addressing
Mengatur pengalamatan fisik
7. Physical
Media, Signal and binary transmission
Membawa bit-bit data melalui media transisi
Menurut Iswara Suwan D. 2017.
1. Application
Menurut Iswara Suwan D. 2017. Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan. Mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan.
2.Presentation
Menurut Iswara Suwan D. 2017. Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi kedalam format yang dapat ditransmisikan melalui jaringan.
3. Session
Menurut Iswara Suwan D. 2017. Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara atau di hancurkan. Selain itu, di level ini juga dilakukan resolusi nama.
4. Transport
Menurut Iswara Suwan D. 2017. Berfungsi untuk memecahkan data kedalam paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan yang telah diterima. Selain itu, pada level ini juga membuat tanda bahwa paket diterima dengan sukses (acknowledgement) dan mentransmisikan ulang terhadap paket-paket yang hilang di tengah jalan.
5. Network
Menurut Iswara Suwan D. 2017. Berfungsi untuk mendefinisikan alamat-alamat IP, membuat Header untuk paket-paket dan kemudian melakukan routing melalui internet-working dengan menggunakan router dan switch layer 3.
6. Data link
Menurut Iswara Suwan D. 2017. Berfungsi untuk menentukan bagaimana bit-bit data dikelompokan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras( seperti halnya di Media Access Control Address ( MAC Address), dan menetukan bagaimna perangkat perangkat jaringan seperti hub, bridge, repeater dan switch layer 2 beroperasi.
7. Physical
Menurut Iswara Suwan D. 2017. Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau token Ring), topologi jaringan dan pengkabelan.
dari beberapa pendapat tersebut dapat disimpulkan Model OSI adalah sebuah kerangka konseptual yang terdiri dari tujuh lapisan yang masing-masing memiliki fungsi spesifik dalam proses komunikasi data dalam jaringan komputer. Setiap lapisan bekerja secara independen namun saling terkait untuk menyediakan komunikasi yang terstruktur dan andal. Upper layers lebih fokus pada interaksi dengan pengguna dan aplikasi, sedangkan lower layers berfokus pada bagaimana data mengalir melalui media fisik jaringan. Model ini membantu dalam standarisasi komunikasi jaringan dan memungkinkan interoperabilitas antara berbagai sistem dan teknologi jaringan.
